| 加工定制：是 | 品牌：铭宇自控 | 型号：MY-LUCB型 |
| 类型：涡轮流量计 | 测量范围：－40～+250℃m3/h |

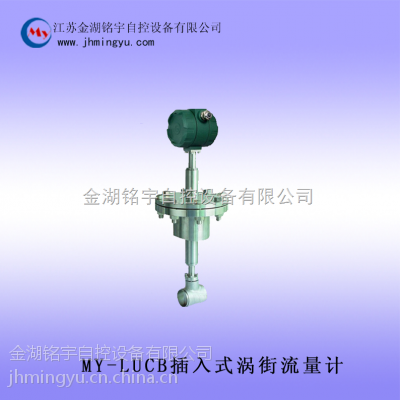

MY-LUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较***、理想的流量仪表。
MY-LUGC型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
一、工作原理：
按***化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
二、仪表特点：
1、 可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
三、技术参数：
公称通经（mm） | 250～1500 |
仪表材质 | 1Cr18Ni 9Ti |
公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa |
被测介质温度（℃） | －40～+250℃ |
环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
精度等级 | 示值的±2.5% |
量程比 | 1:10；1:15 |
阻力损失系数 | Cd<2.6 |
输出信号 | 传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
供电电源 | 传感器：+24VDC |
信号传输线 | KVVP3×0.3（三线制），2×0.3（二线制） |
传输距离 | ≤500m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
允许振动加速度 | 1.0g |
四、MY-LUGC型插入式涡街流量计选型表：
MY-LUGC | 插入式涡街流量计 | ||||
代号 | 口径 | ||||
020 | 200mm | ||||
025 | 250mm | ||||
030 | 300mm | ||||
035 | 350mm | ||||
040 | 400mm | ||||
045 | 450mm | ||||
050 | 500mm | ||||
-------- | -------- | ||||
200 | 2000mm | ||||
代号 | 功能1 | ||||
N | 无温压补偿 | ||||
Y | 有温压补偿 | ||||
代号 | 输出型号 | ||||
F1 | 4-20mA输出（二线制） | ||||
F2 | 4-20mA输出（三线制） | ||||
F3 | RS485通讯接口 | ||||
代号 | 被测介质 | ||||
J1 | 液体 | ||||
J2 | 气体 | ||||
J3 | 蒸汽 | ||||
代号 | 功能2 | ||||
E | 2.5级 | ||||
T1 | 常温 | ||||
T2 | 高温 | ||||
T3 | 蒸汽 | ||||
P1 | 1.6MPa | ||||
P2 | 2.5MPa | ||||
P3 | 4.0MPa | ||||
D1 | 内部3.6V供电 | ||||
D2 | DC24V供电 | ||||
B1 | 不锈钢 | ||||
B2 | 碳钢 | ||||
